1. Das Handaufzugswerk

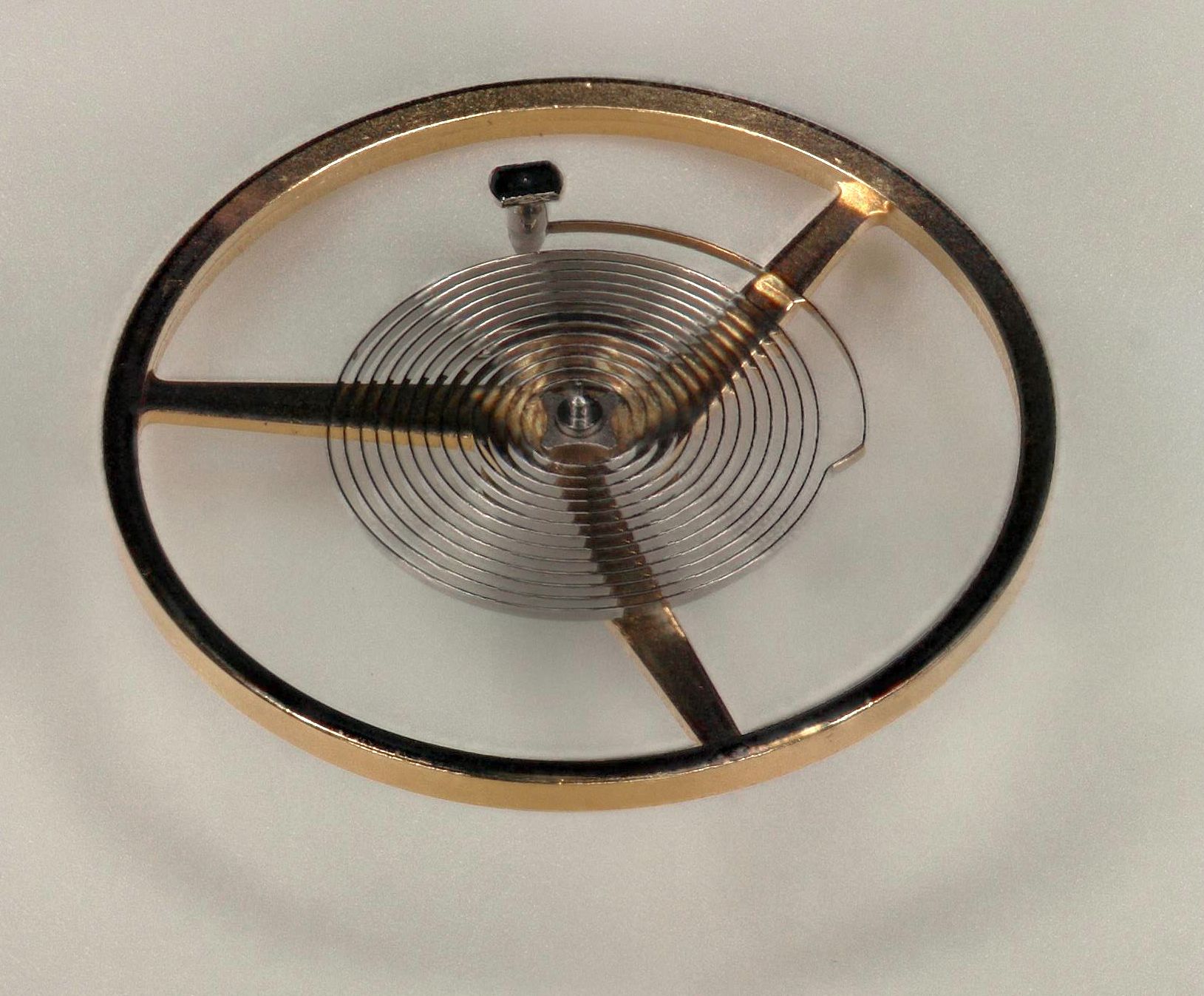

10. Die Spiralfeder: Formgebung & Regulierungsmethoden

• Profile: Flachspirale vs. Breguet-Spirale (mit aufgebogener Endkurve).
• Geometrischer Vergleich der Endkurve zur Optimierung des Schwingungsisochronismus.

• Regulierungsmethoden: 1. Über den Rücker, 2. Über variable Trägheit (Microstella / Gyromax).

Technischer Fokus: Der Schwanenhals-Feinregulierung

• Mechanisches Prinzip: Der Rücker wird durch eine federnde Schwanenhals-Feder in ständigem Kontakt mit einer Mikrometerschraube gehalten.
• Feinabstimmung: Durch Drehen der Schraube wird der Rücker äusserst progressiv verschoben, wodurch die aktive Länge der Spirale ohne Verrutschungsgefahr verändert wird.
• Sicherheit: Garantiert eine überlegene Einstellpräzision und hält den Rücker auch bei alltäglichen Stössen fest in Position.

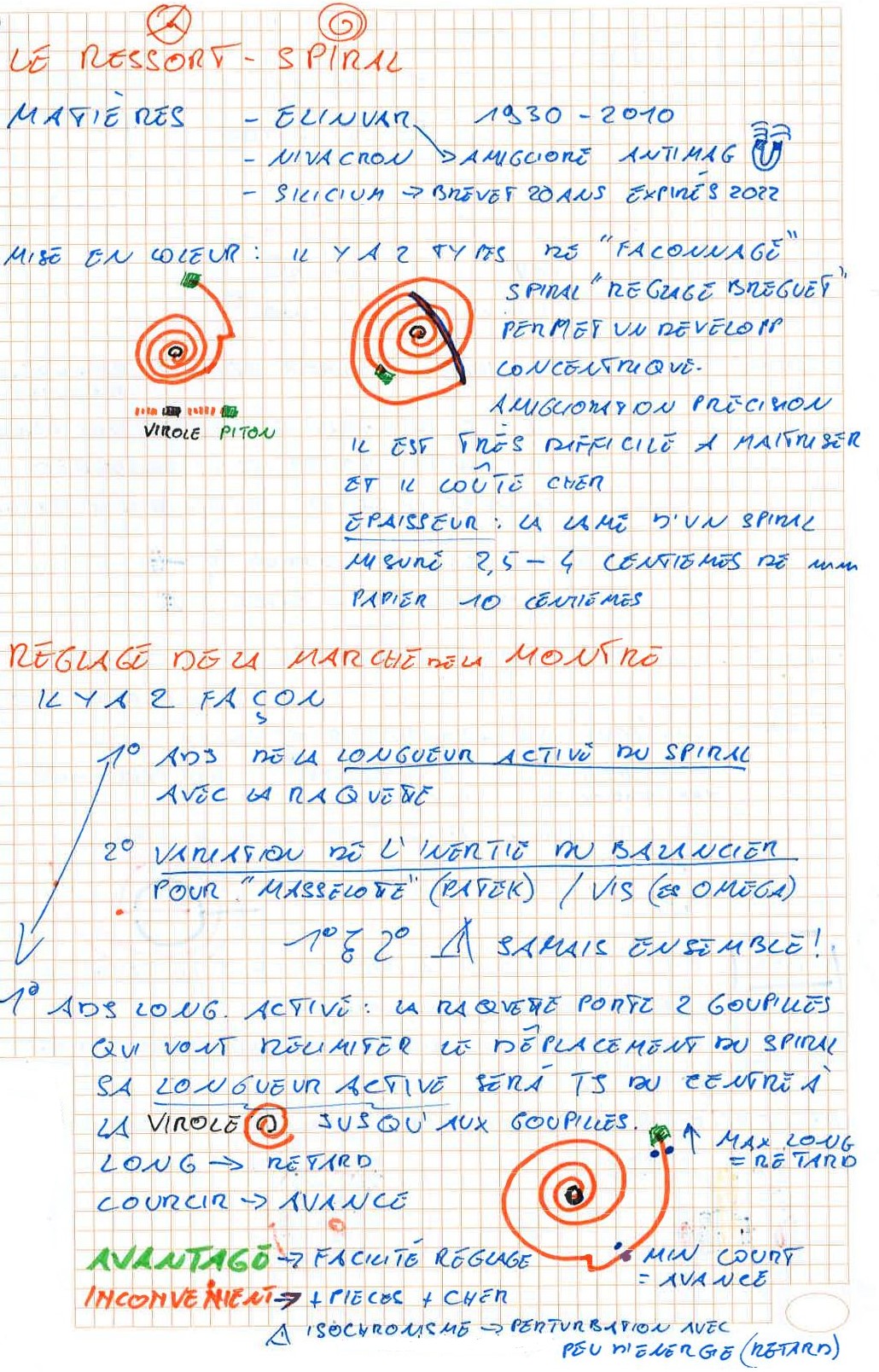

📷 ORIGINALER HANDSCHRIFTLICHER ZETTEL (01-10) — Breguet-Spirale & Rücker

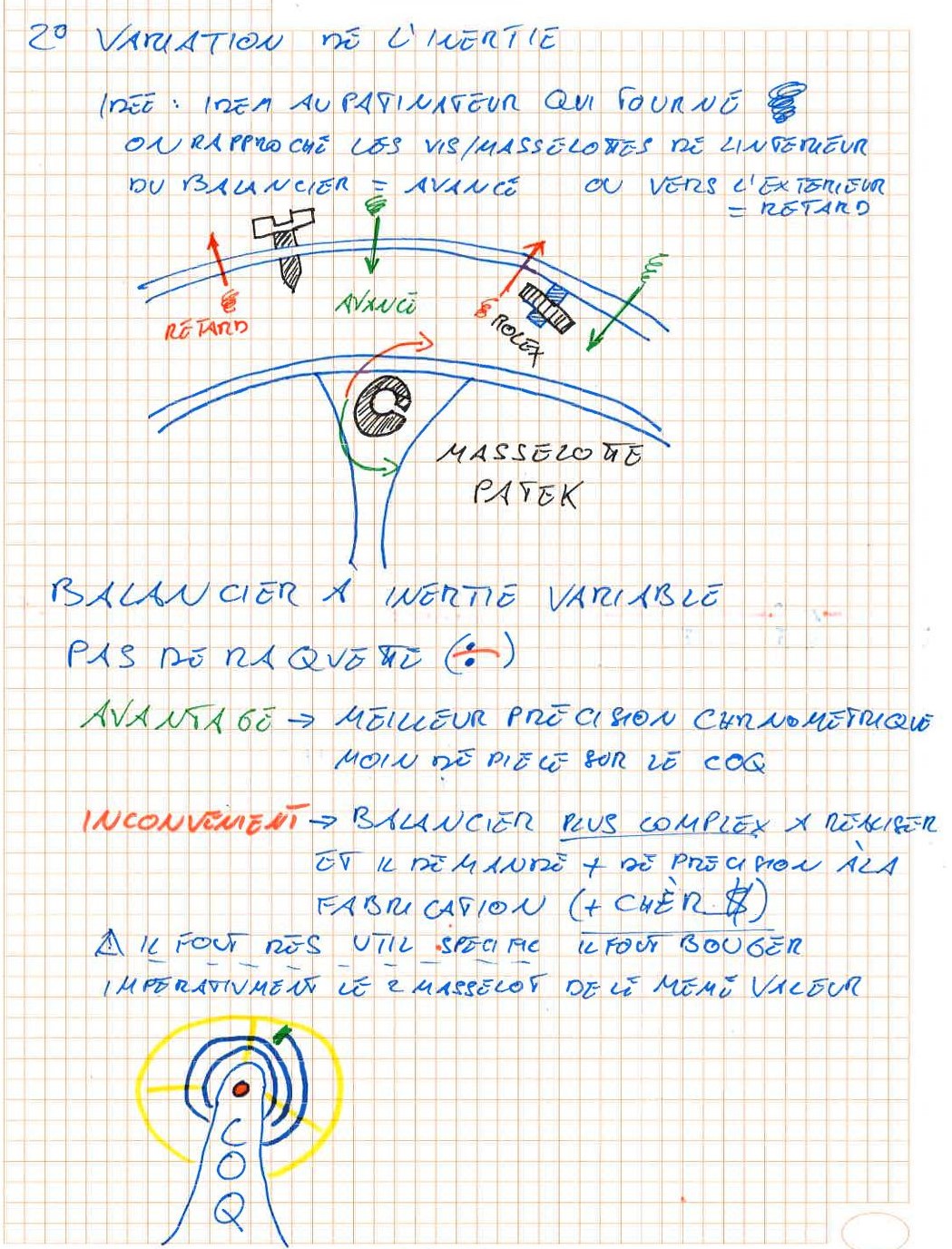

📷 ORIGINALER HANDSCHRIFTLICHER ZETTEL (01-11) — Variable Trägheit

11. Anzeige & Zeigerwerkmechanismus

• Sekundenzeiger auf das Sekundenrad aufgespresst.
• Minutenzeiger auf dem Minutenrohr (Chaussée) aufgespresst (reibschlüssig / Lanternage).
• Stundenzeiger auf dem Stundenrad aufgespresst.

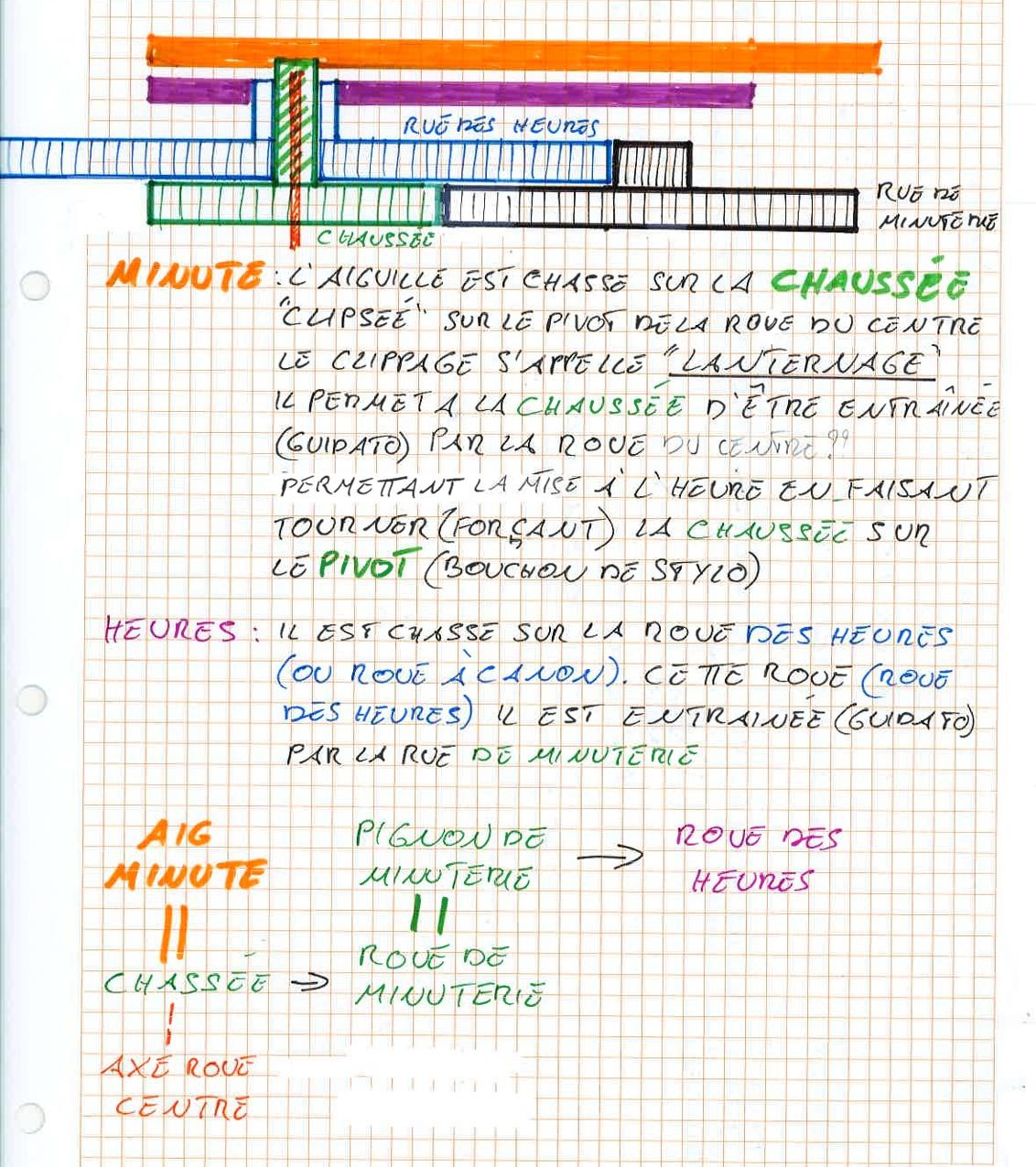

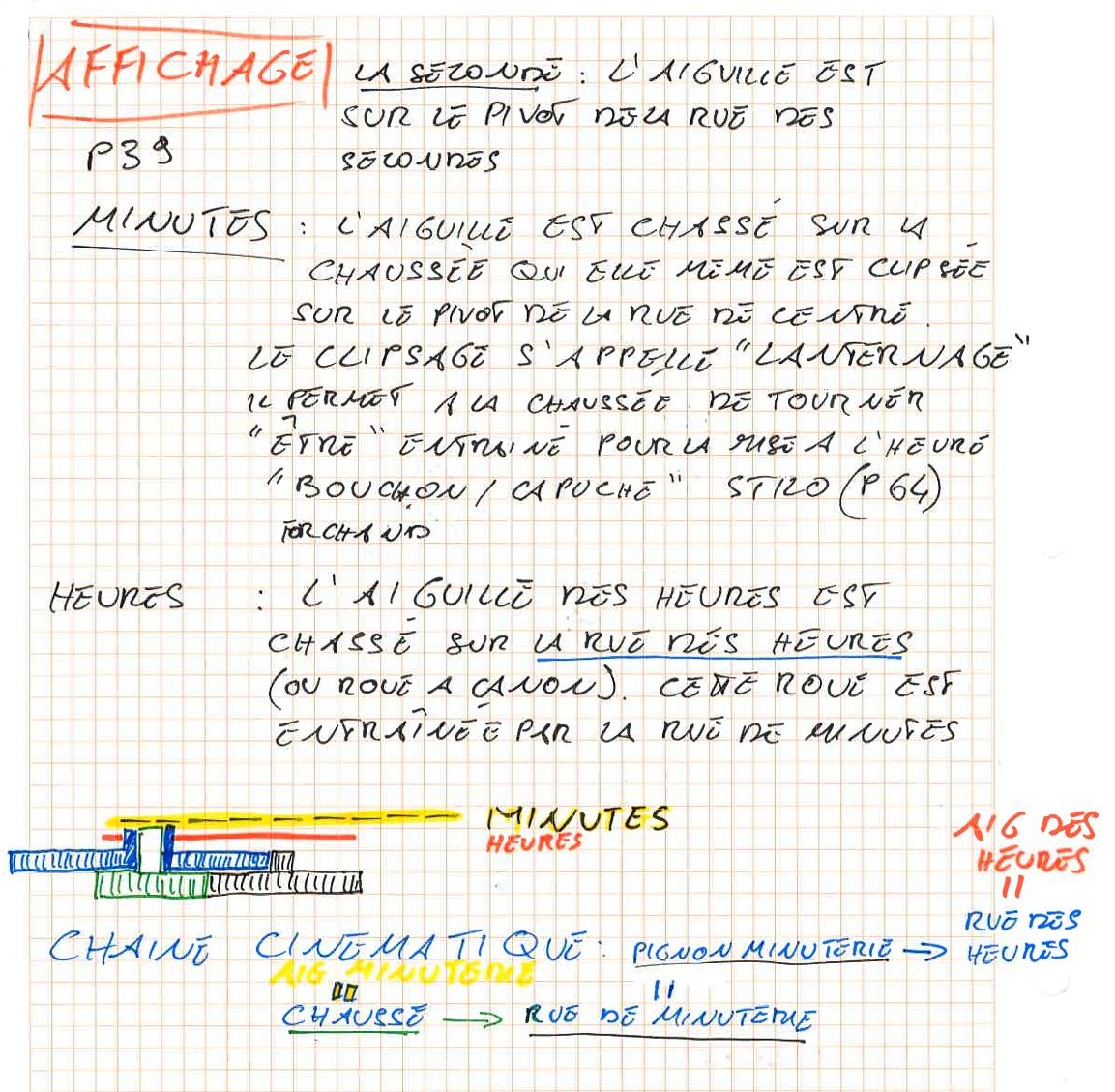

📷 ORIGINALER HANDSCHRIFTLICHER ZETTEL (01-12 & 01-13) — Zeigerwerk

12. Aufzugskrone & Wippen-Kinematik

• Position AUFZUG: Kupplungstrieb ➔ Aufzugstrieb ➔ Krone ➔ Ratschenrad.
• Position ZEIGERSTELLUNG: Winkelhebel / Wippe ➔ Kupplungstrieb ➔ Zeigerwerk (Minuterie).

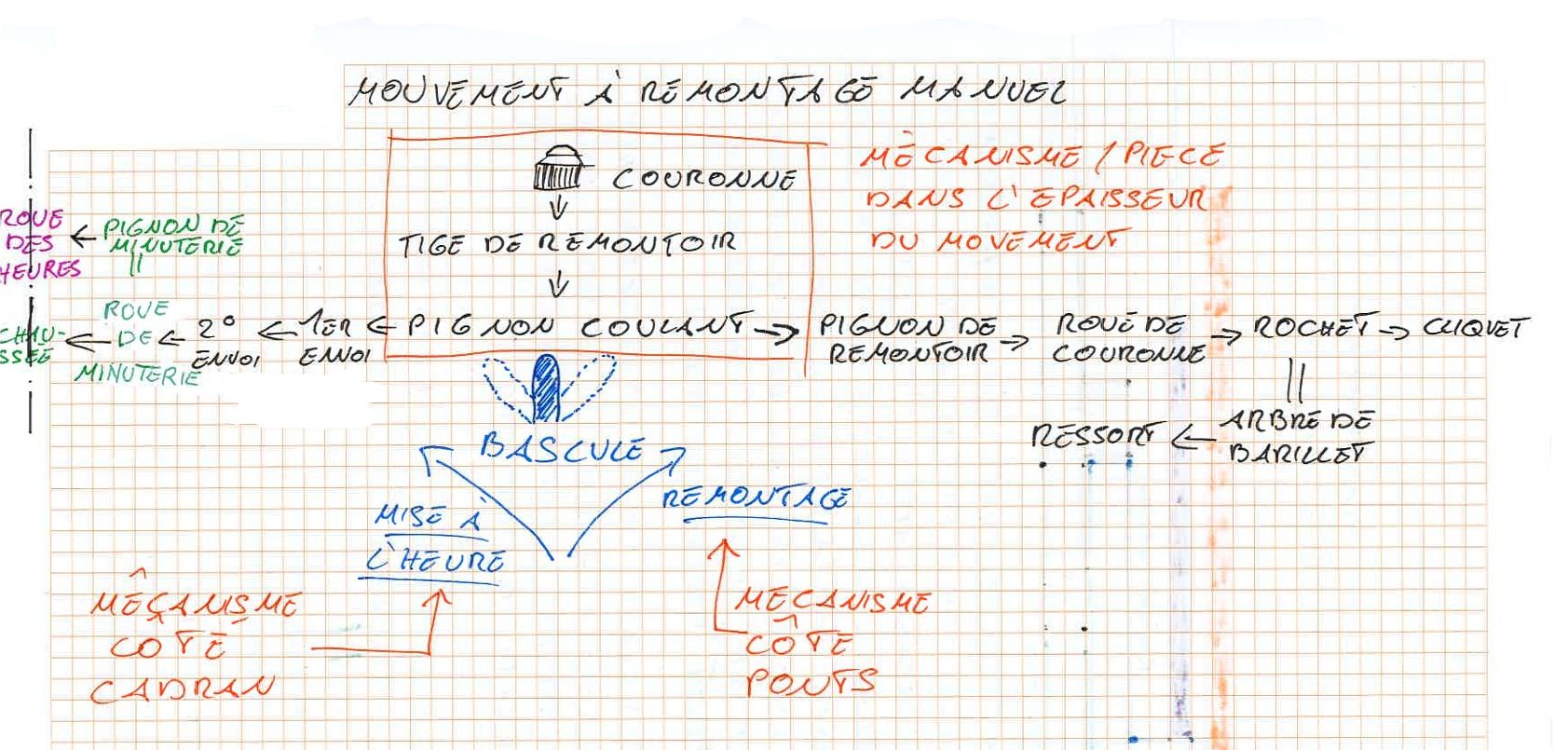

📷 ORIGINALER HANDSCHRIFTLICHER ZETTEL (01-14) — Krone & Wippe
