1. Das Handaufzugswerk

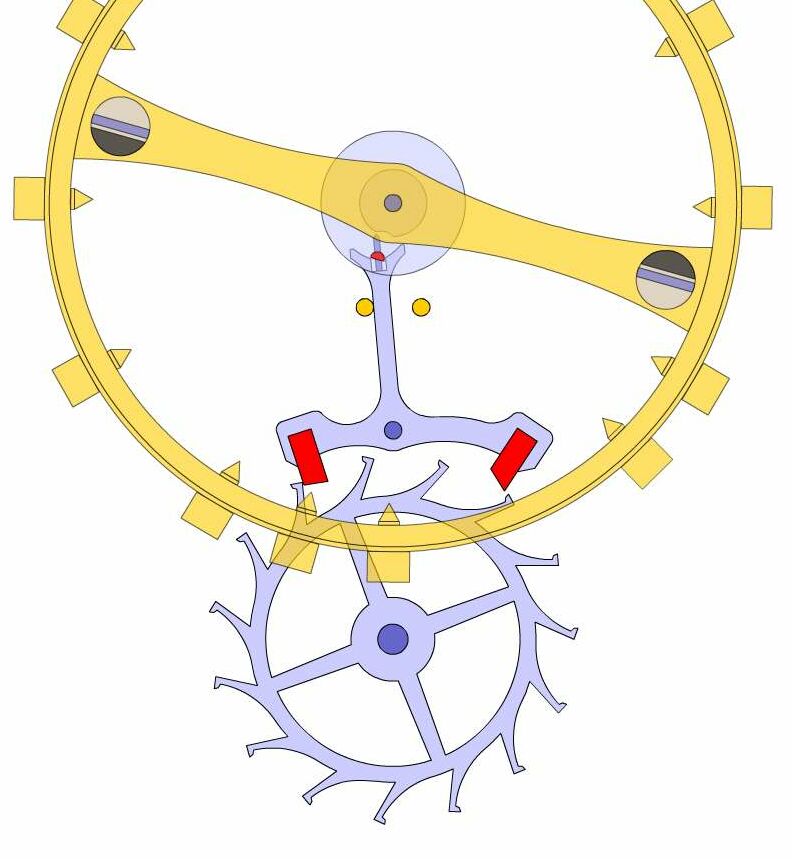

7. Verteilung: Die Schweizer Ankerhemmung

• Hauptkomponenten: Steigrad, Schweizer Anker mit Palettensteinen (Rubinen), Doppelrolle mit Hebelstein (Ellipse).
• Funktion: Umwandlung der Drehbewegung in Schwingungen und Verteilung der Energie.

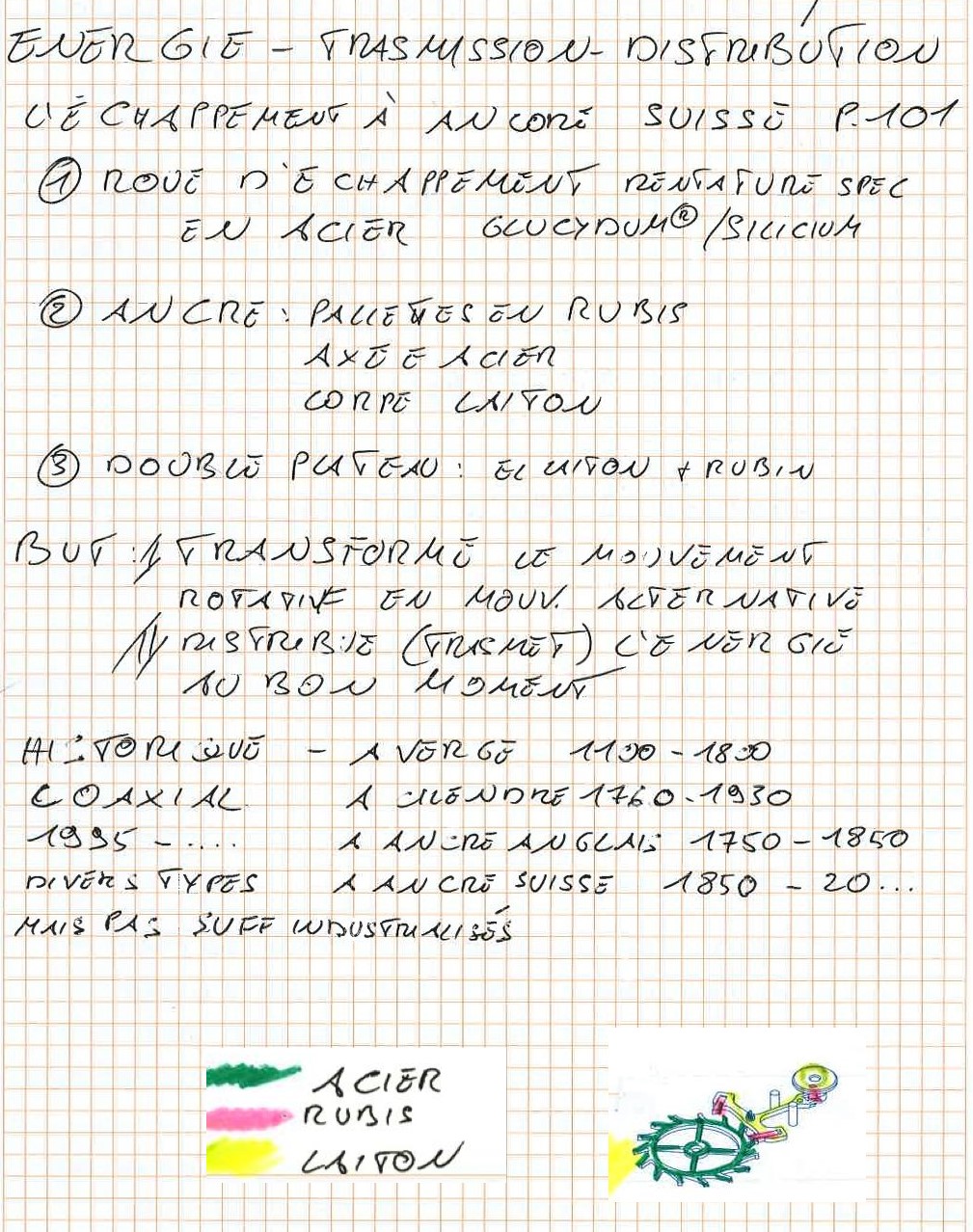

📷 ORIGINALER HANDSCHRIFTLICHER ZETTEL (01-07) — Schweizer Ankerhemmung

7B. Technische Vertiefung: Funktionelle Anatomie des Regulierorgans

Das Regulierorgan ist das isochrone Herz der mechanischen Uhr. Es sorgt durch seine gleichmäßigen Schwingungen für eine präzise Zeiteinteilung. Die Beherrschung seiner Baugruppen (Verbindungen, Führungen und Impuls) ist für das Verständnis der Chronometrie unerlässlich.

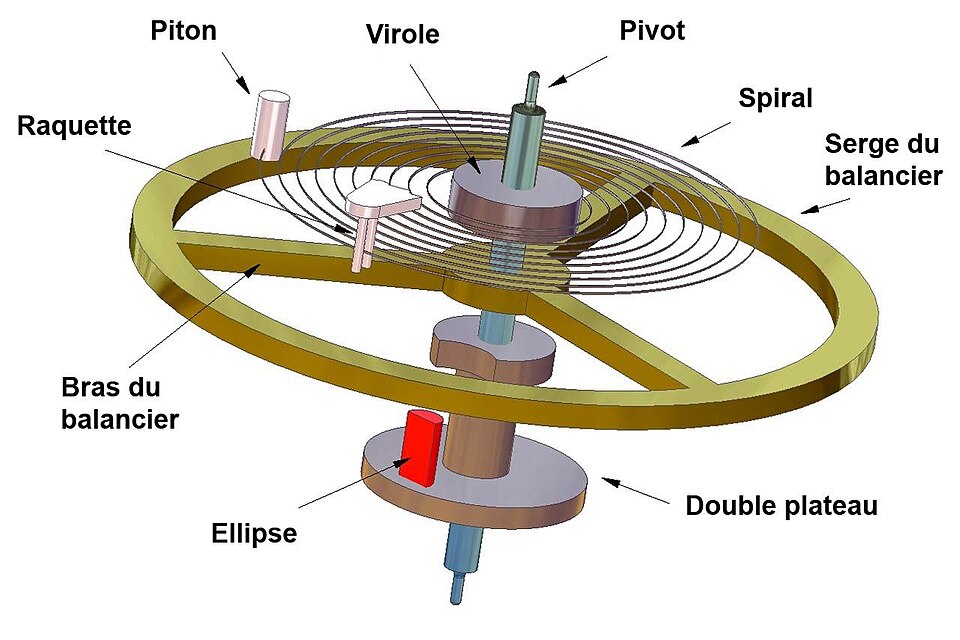

Detaillierte Beschreibung der Hauptkomponenten der Unruh-Spirale-Einheit:

• 1° Die Spiralklammer (Piton): Der feste Ankerstift, der das äußere Ende der Spirale auf dem Unruhkolben fixiert. Er bildet den festen äußeren Verankerungspunkt der elastischen Baugruppe.
• 2° Die Rolle (Virole): Ein kleiner zentraler Metallring, der mikrometrisch auf der Unruhwelle befestigt ist und in dem das innere Ende der Spirale fixiert ist. Sie sorgt für die direkte Verbindung zwischen Spiralfeder und beweglicher Welle.
• 3° Der Zapfen (Pivot): Das extrem feine und polierte Ende der Unruhwelle. Die Zapfen laufen in Rubinen (Lochsteinen) und sind bei Stößen extremen mechanischen Belastungen ausgesetzt, weshalb Schutzsysteme (wie Incabloc) lebenswichtig sind.
• 4° Die Spiralfeder (Spiral): Eine elastische Feder, die nach einer präzisen mathematischen Kurve gewickelt ist (meist aus antimagnetischer Nickel- oder Siliziumlegierung). Sie liefert das permanente elastische Rückstellmoment, das die Unruh konstant in ihre neutrale Gleichgewichtslage zurückführt.
• 5° Der Unruhreif (Serge du Balancier): Der kreisförmige äußere Ring der Unruh. Seine Masse und sein Durchmesser bestimmen das Trägheitsmoment des Teils. Auf dem Reif erfolgt die dynamische Auswuchtung (durch Regulierschrauben oder Gewichte).
• 6° Die Unruhstege (Bras): Die starren Speichen, die die zentrale Nabe (oder Welle) mit dem äußeren Reif verbinden und für maximale Steifigkeit bei minimalem Luftwiderstand und Gewicht sorgen.
• 7° Der Rücker (Raquette): Ein bewegliches Regulierorgan mit zwei Stiften, zwischen denen die Spirale gleitet. Durch Verschieben des Rückers verändert der Uhrmacher die aktive Länge der Spirale, wodurch der Gang präzise eingestellt werden kann (Vor- oder Nachgehen der Uhr).
• 8° Die Doppelrolle: Eine Doppelscheibe auf der Unruhwelle, die die Sicherungsaussparung enthält und als direkte Halterung für den Hebelstein dient.
• 9° Der Hebelstein / Die Ellipse (Ellipse): Ein kleiner, starrer Zylinder aus rotem synthetischem Rubin, der fest auf der Doppelrolle sitzt. Dies ist der entscheidende kinematische Kontaktpunkt: Die Ellipse erhält bei jeder Schwingung den Impuls von der Ankergabel (zum Antrieb der Bewegung) und gibt den Auslöseimpuls an den Anker ab.

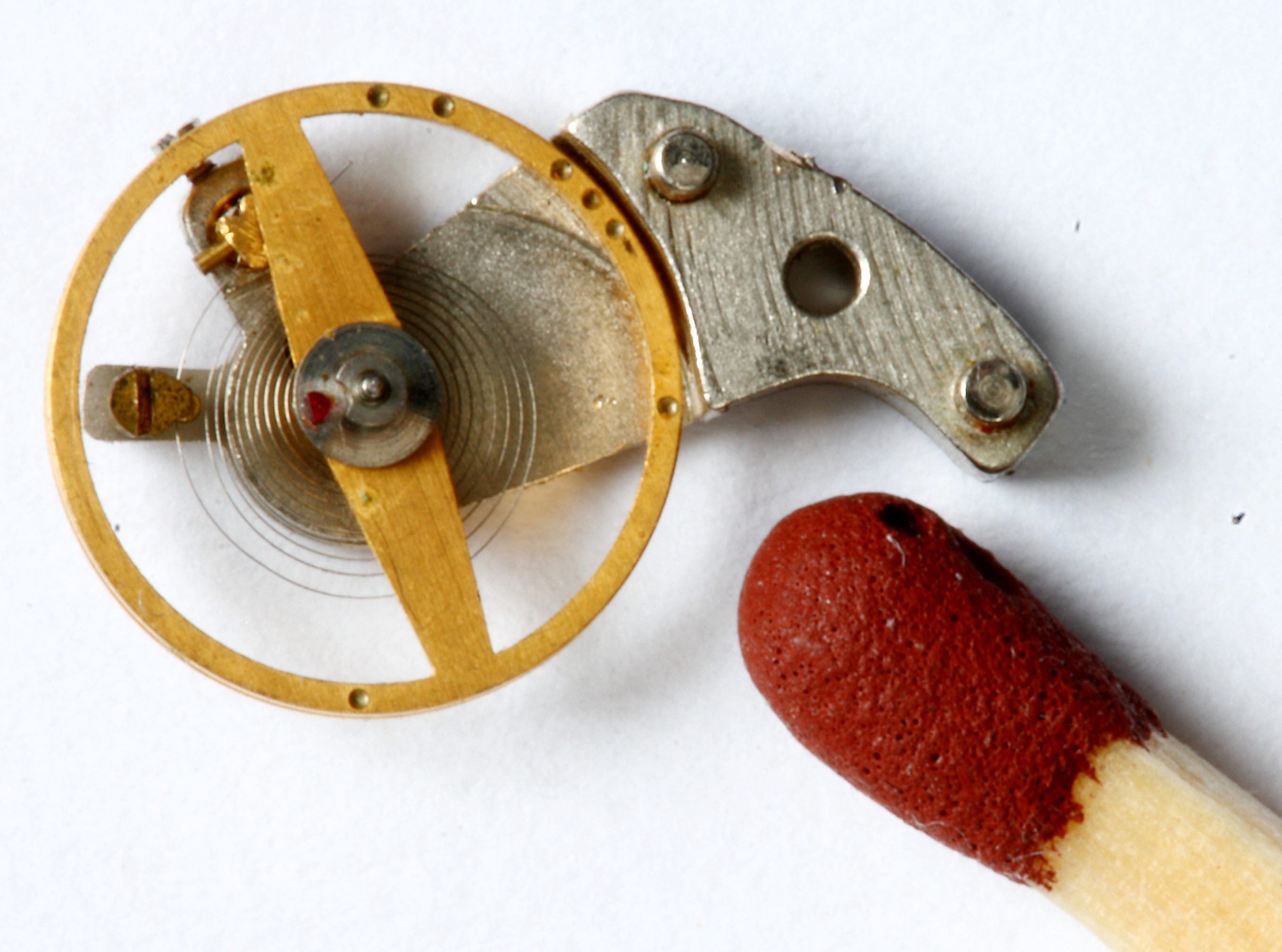

8. Regulierung: Unruh-Spirale & Schwingungsfrequenzen

Frequenz (A/h)	Kalibertyp	Beispiel	(Hz)	Schwingungen/Sek.
18'000 A/h	Historisch / Taschenuhr	ETA 6497-1	2.5 Hz	5 Ticks/Sek.
21'600 A/h	Mittelhoch	ETA 6497-2	3.0 Hz	6 Ticks/Sek.
28'800 A/h	Moderner Standard	ETA 2824-2	4.0 Hz	8 Ticks/Sek.
36'000 A/h	Hochfrequenz	Zenith El Primero	5.0 Hz	10 Ticks/Sek.

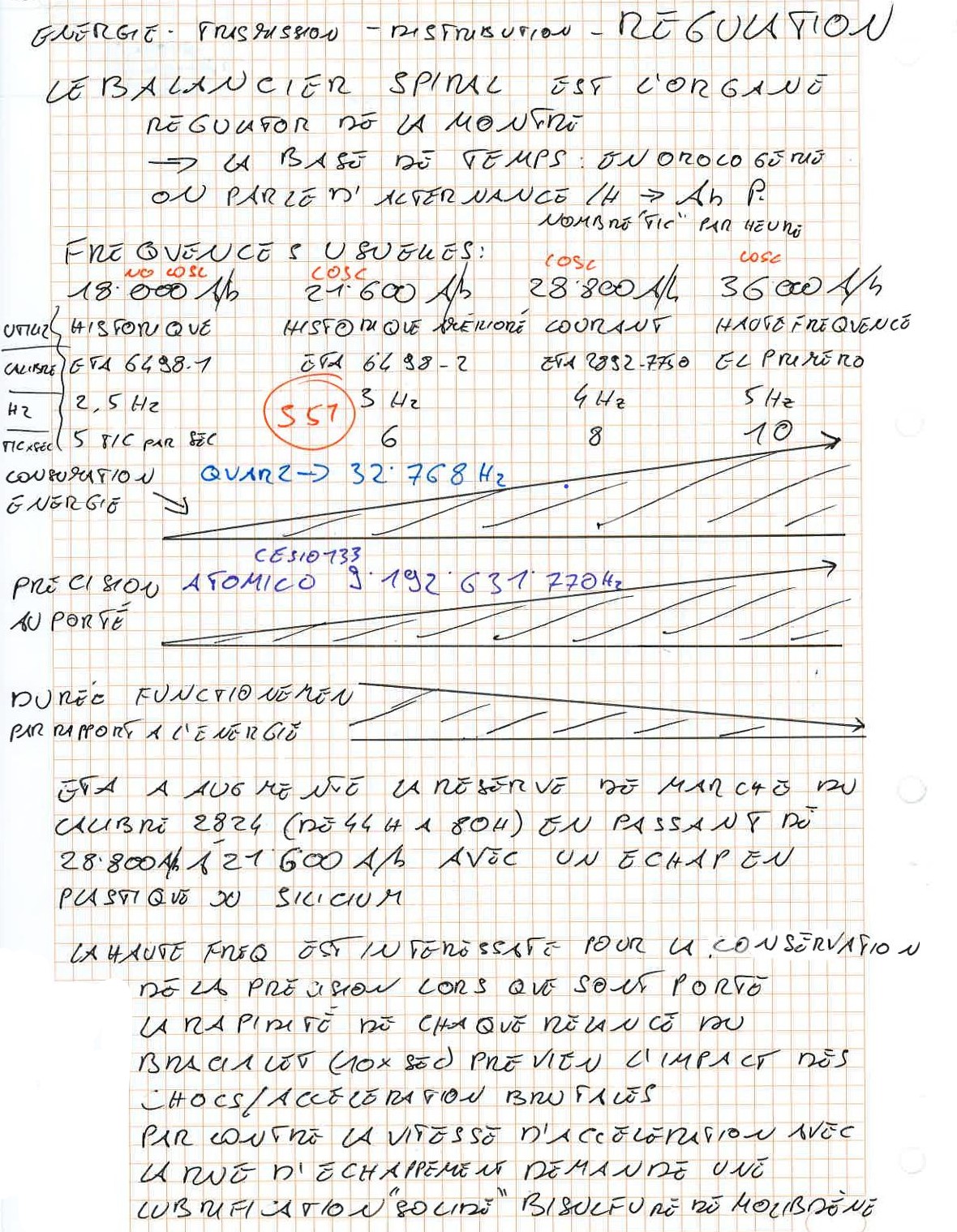

📷 ORIGINALER HANDSCHRIFTLICHER ZETTEL (01-08) — Unruh-Spirale

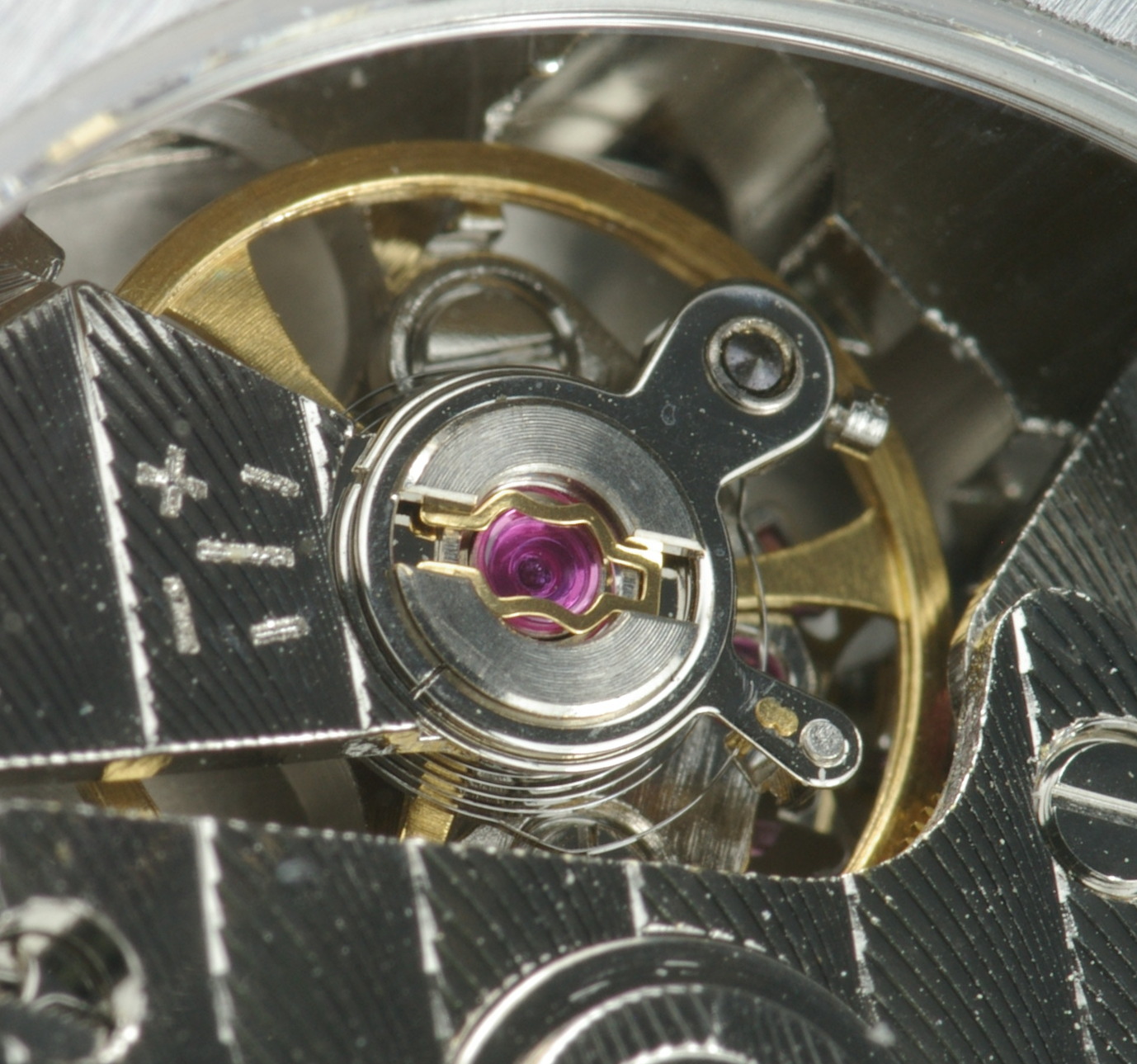

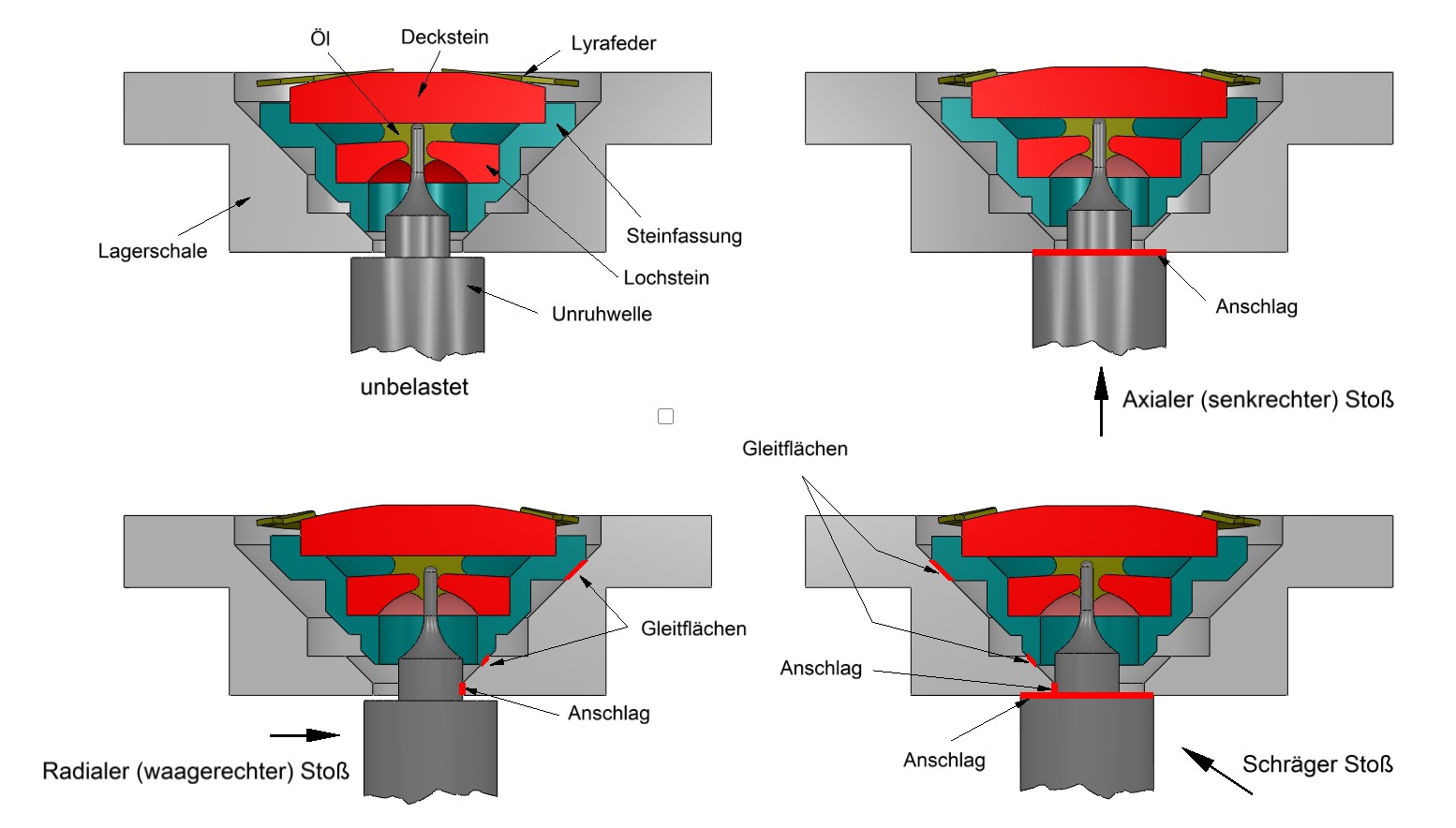

9. Anatomie der Unruh & Stoßsicherung

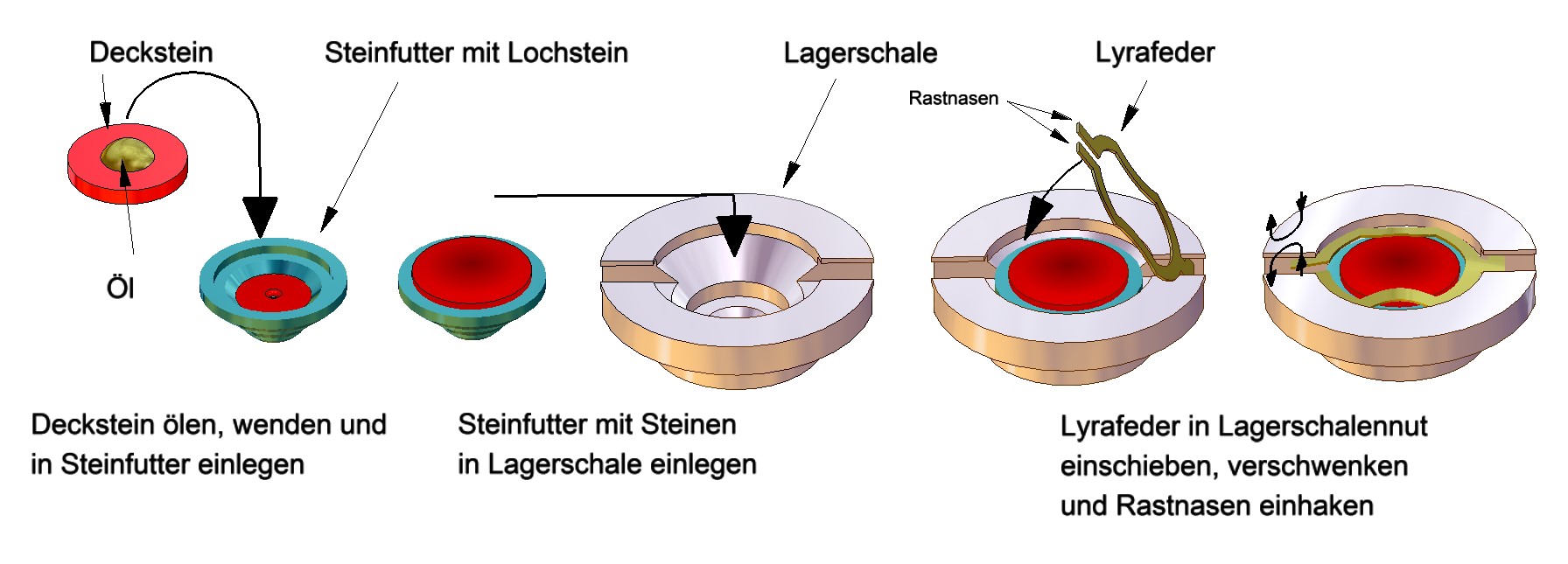

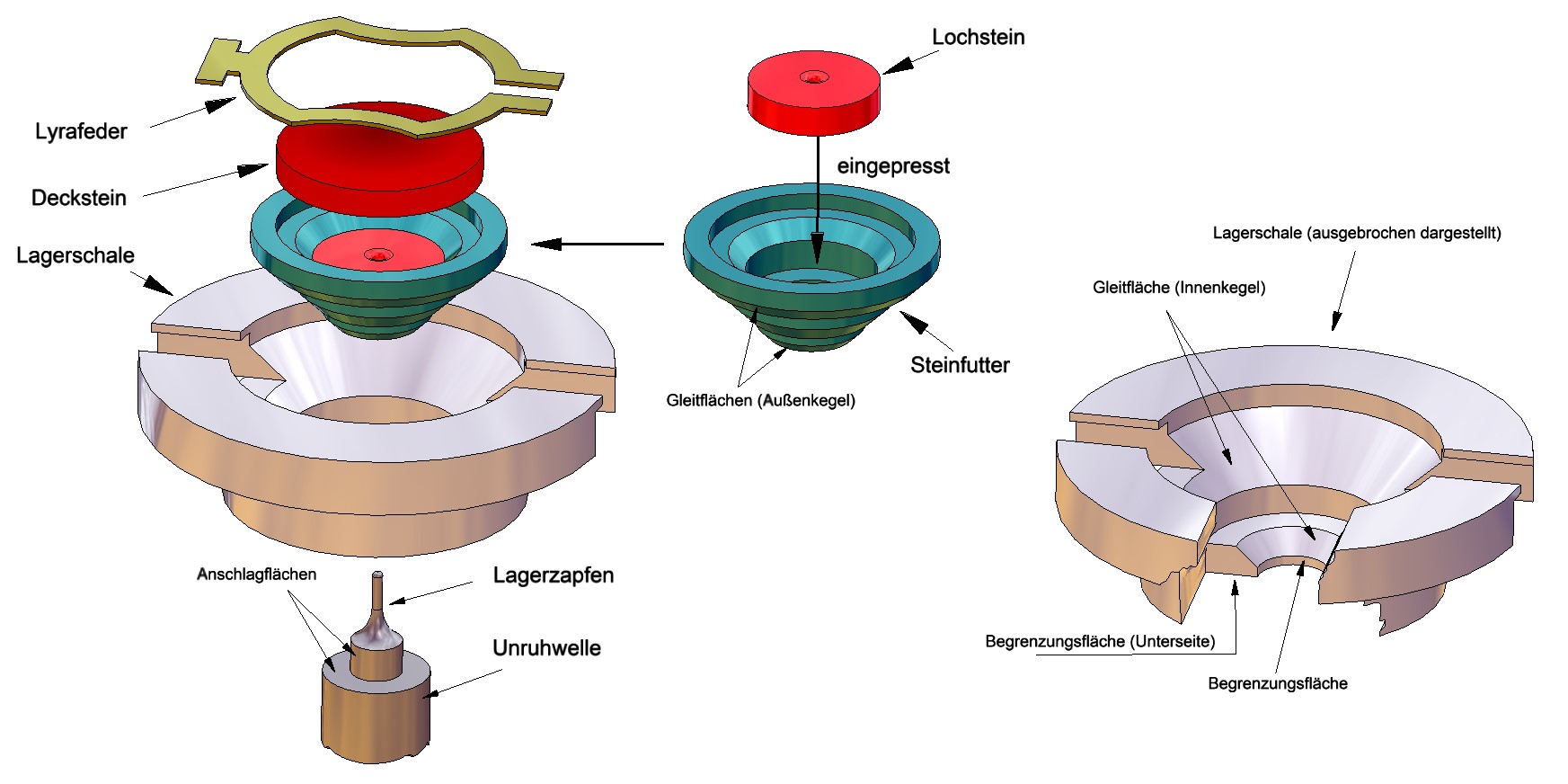

Die wesentliche Weiterentwicklung liegt im Schutz der Zapfen (0.07 mm) vor mechanischen Stößen.

• Verbindungskomponenten: Rolle, Spiralklammer, Rücker.

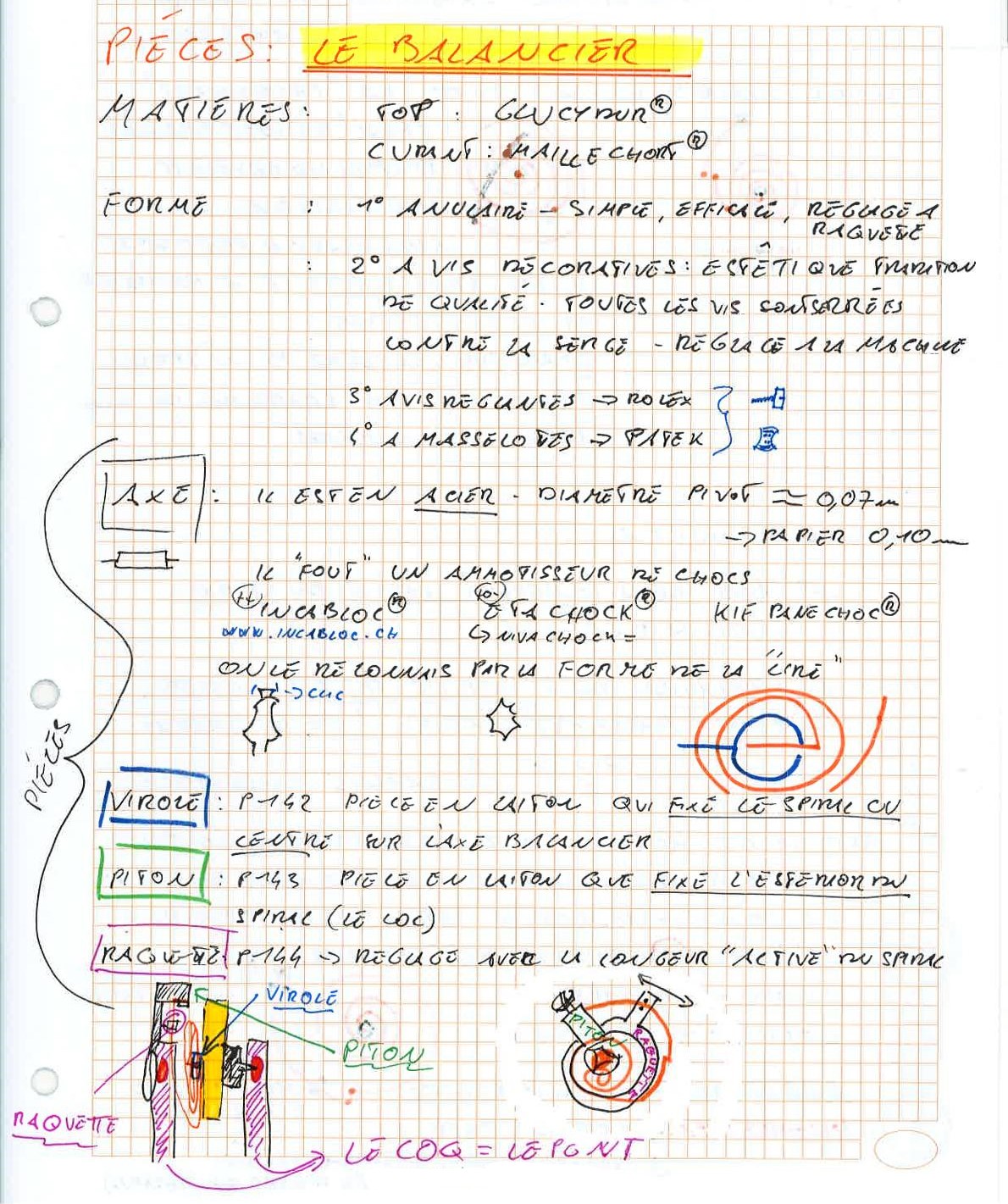

📷 ORIGINALER HANDSCHRIFTLICHER ZETTEL (01-09) — Unruhteile
