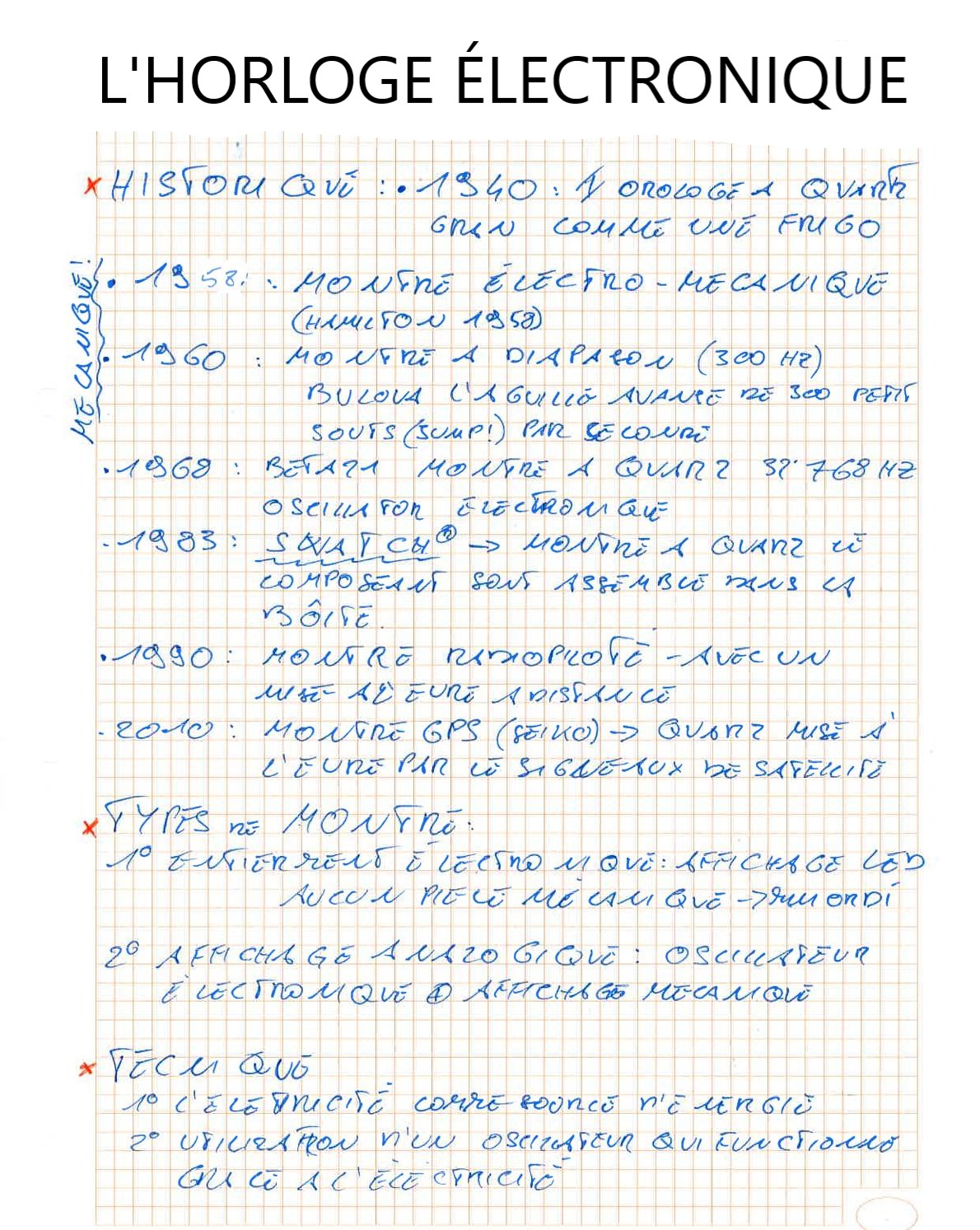

1. Historique de l'Horlogerie Électronique

1940 : Première horloge à quartz (taille imposante, équivalente à un grand réfrigérateur)[cite: 7].
1958 : Montre électromécanique (Hamilton 500)[cite: 7].
1960 : Montre à diapason résonateur à 300 Hz (Bulova Accutron) : l'aiguille des secondes avance par 300 petits sauts/seconde, donnant l'illusion d'un glissement fluide[cite: 7].
1968 : Prototype Beta 21 (Centre Électronique Horloger - CEH), montre à quartz suisse oscillant à 32'768 Hz[cite: 7].
1983 : Lancement de la Swatch® : montre à quartz simplifiée où les composants du rouage et du boîtier sont directement intégrés et soudés dans le fond de boîte[cite: 7].
1990 : Montre radiopilotée : synchronisation quotidienne de l'heure par ondes radioélectriques[cite: 7].
2010 : Montre GPS (Seiko Astron) : base de temps à quartz ajustée automatiquement par signaux satellitaires[cite: 7].

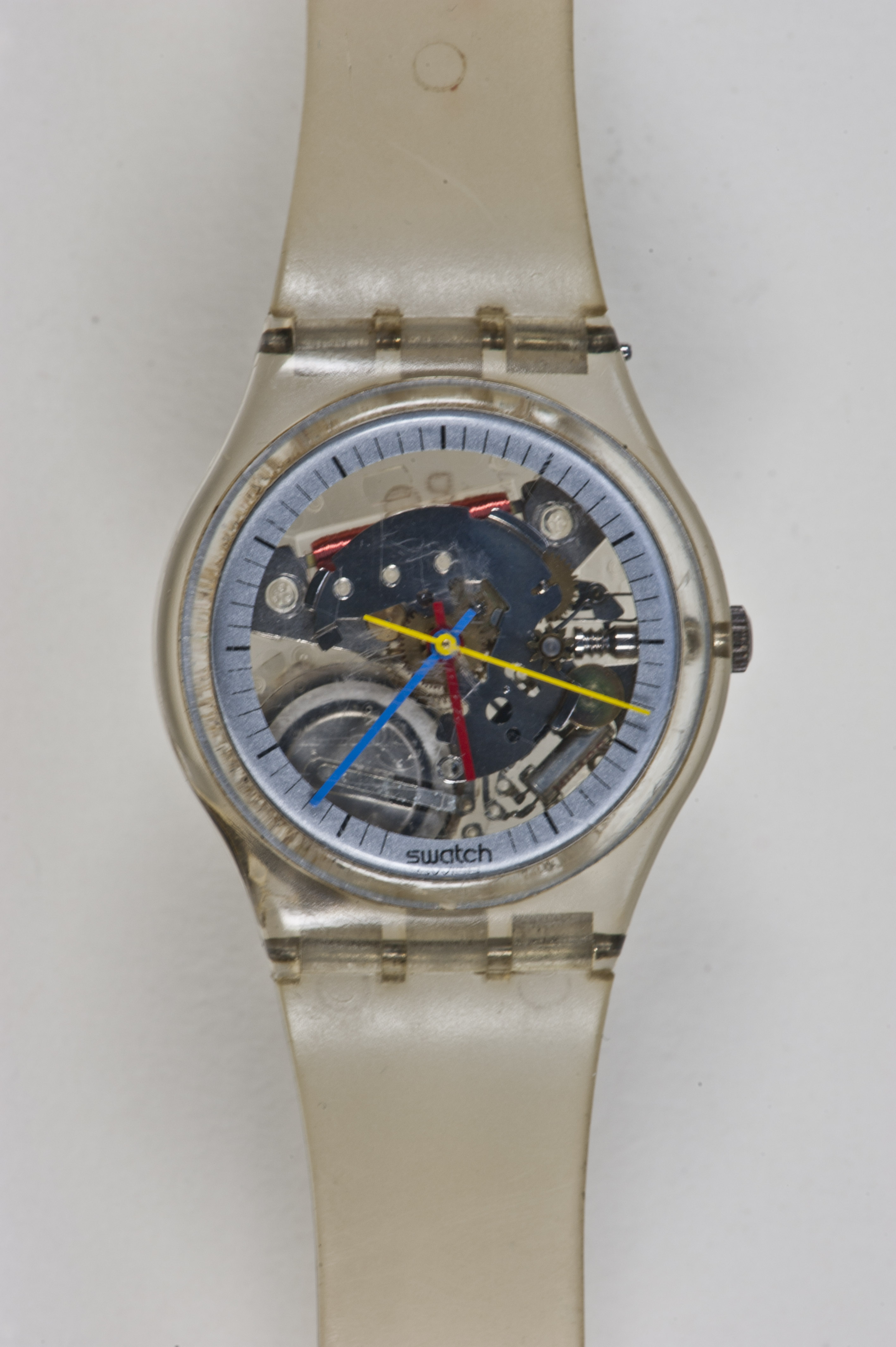

Révolution 1983 : Le mouvement intégré au boîtier Swatch

2. Architectures d'Affichage : Analogique vs Écran LCD

Note : L'avènement du quartz n'a pas seulement concerné l'horlogerie de masse[cite: 7]. Dès les années 1970, les plus prestigieuses manufactures de Haute Horlogerie (Rolex, Omega, Zenith) ont développé des calibres à quartz d'une finition exceptionnelle, prouvant la noblesse de cette technologie[cite: 7].

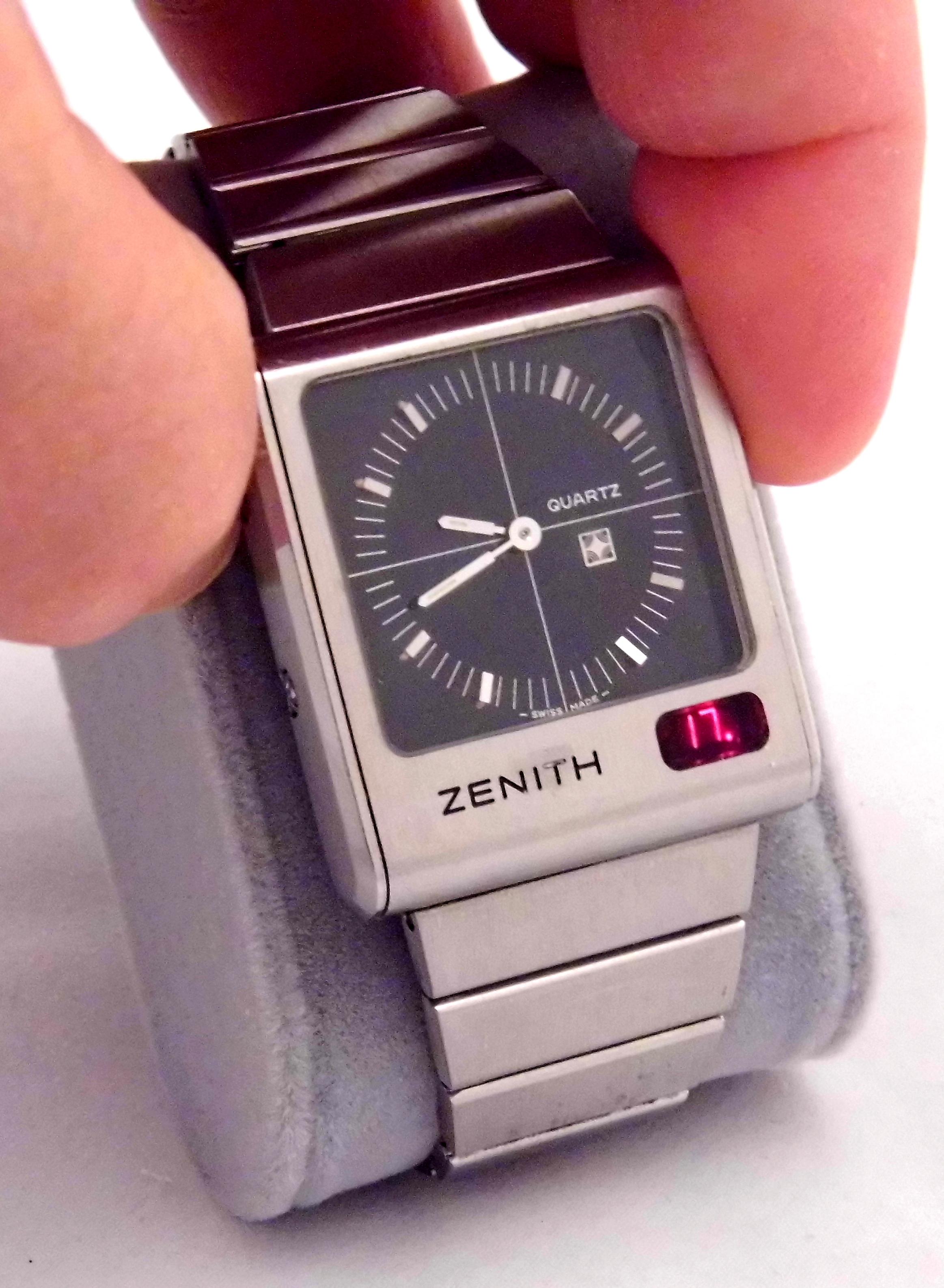

Zenith Futur TimeCommand (1975)
Un parfait exemple hybride de Haute Horlogerie : affichage analogique traditionnel combiné à un module électronique digital (LED).

1° Montre à Quartz à Affichage Analogique (à Aiguilles)

L'énergie provient de la pile et alimente le Circuit Intégré (IC)[cite: 7]. L'IC stimule le Quartz qui oscille à 32'768 Hz[cite: 7]. L'IC divise cette fréquence et transmet une impulsion électrique bipolaire par seconde à la bobine[cite: 7]. La bobine magnétise le stator, qui fait tourner le rotor d'un demi-tour (180°), entraînant le rouage et l'aiguille des secondes[cite: 7].

2° Montre à Quartz Entièrement Électronique (Affichage LCD/LED)

Aucune pièce mécanique mobile ! L'IC gère directement la base de temps et pilote les segments de l'écran (cristaux liquides ou diodes luminescentes), avec possibilité d'éclairage auxiliaire et d'affichage de fonctions multiples à la demande[cite: 7].

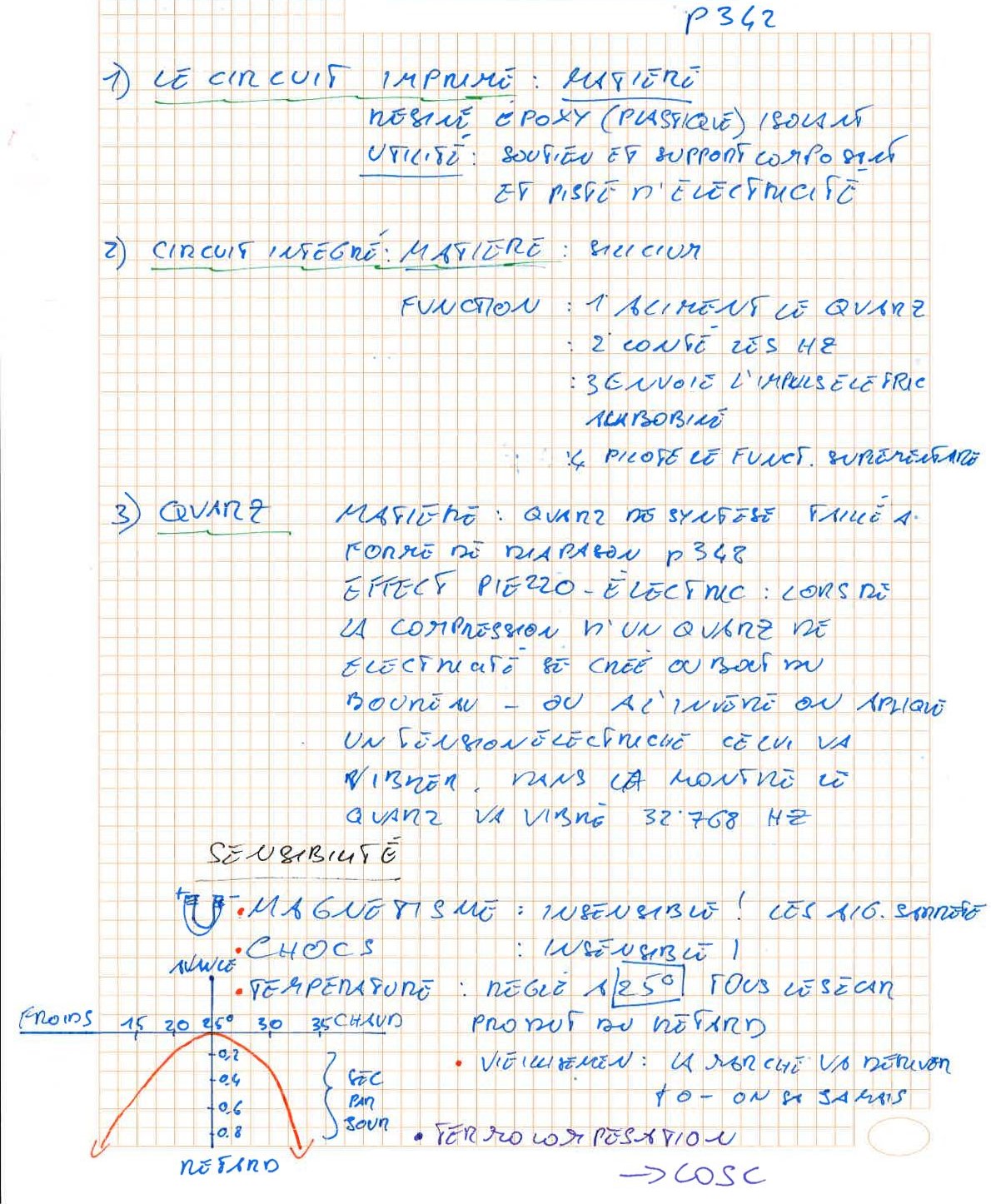

3. Composants Clés : Circuit Imprimé, Circuit Intégré & Quartz

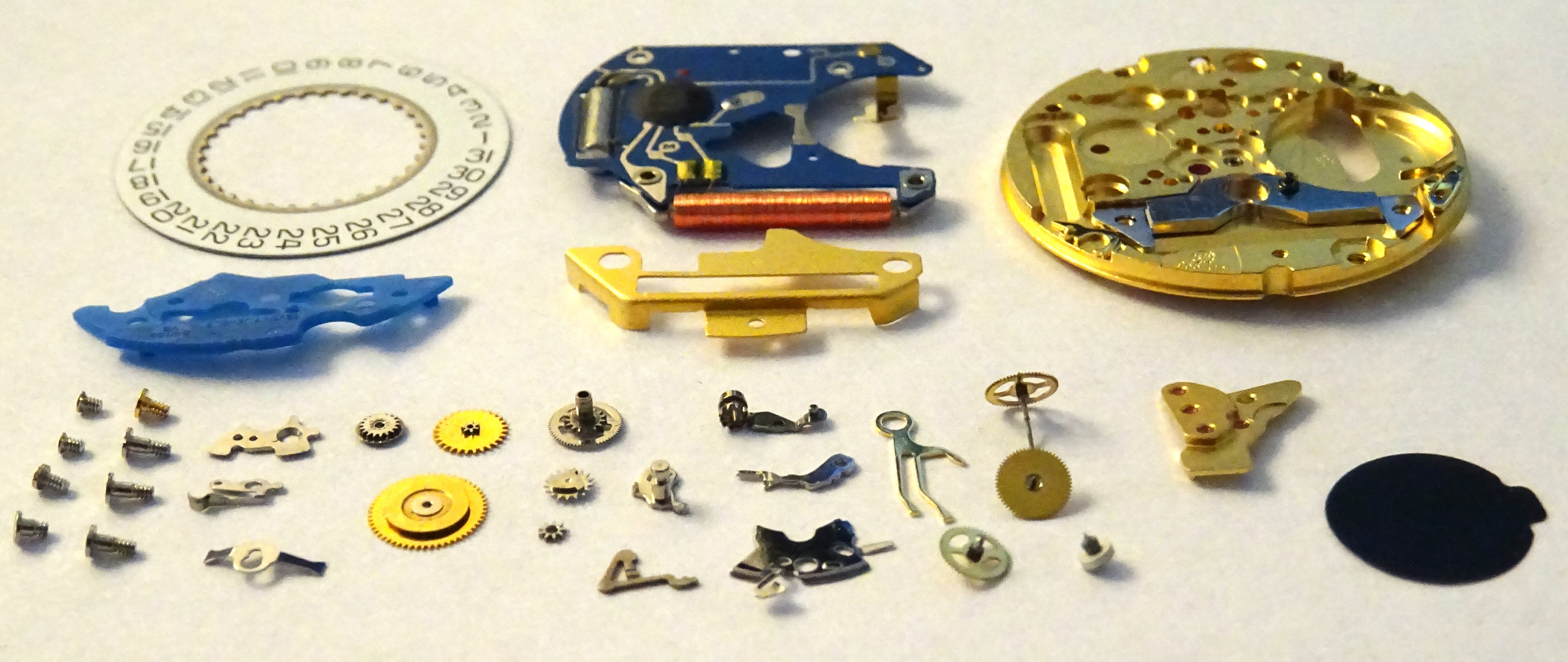

Calibre ETA-ESA 955.412 éclaté : séparation visible entre la platine mécanique, le circuit électronique (bleu), la bobine (cuivre) et le rouage du temps.

* Image : Domaine public (CC0). ETA est une marque déposée de Swatch Group SA. Utilisation à des fins strictement pédagogiques.

1° Circuit Imprimé (PCB) : Réalisé en résine époxy (matière isolante)[cite: 7]. Il sert de structure porteuse et intègre les pistes conductrices en cuivre[cite: 7].
2° Circuit Intégré (IC) : Conçu en Silicium pur[cite: 7]. Ses 4 fonctions d'atelier :
1. Alimenter le résonateur à quartz[cite: 7].
2. Diviser et compter les oscillations (Hz)[cite: 7].
3. Délivrer l'impulsion motrice à la bobine chaque seconde[cite: 7].
4. Piloter les fonctions additionnelles (calendrier, thermo-compensation, etc.)[cite: 7].
3° Le Quartz Diapason :
- Matière : Quartz de synthèse taillé en forme de diapason miniature[cite: 7].
- Effet Piézo-Électrique : • Sous compression mécanique ➔ Apparition d'une tension électrique aux extrémités[cite: 7].
  • Inversement, sous tension électrique ➔ Déformation et vibration mécanique continue à 32'768 Hz[cite: 7].
- Sensibilités & Comportement :
  • Magnétisme : Le quartz est 100% insensible aux champs magnétiques (seul le moteur pas à pas peut être perturbé)[cite: 7].
  • Chocs : Insensible[cite: 7].
  • Température : Calibré précisément pour une précision maximale à 25°C[cite: 7]. Tout écart thermique (froid ou chaud) produit une perte de fréquence provoquant un retard de la marche[cite: 7].

4. Chronomètre à Quartz & Thermo-Compensation (Certification COSC)

Pour atteindre la précision chronométrique certifiée (COSC Quartz), le calibre intègre un capteur thermique :

Principe : Un thermomètre intégré à l'IC relève en continu la température du calibre (entre -10°C et +60°C)[cite: 7]. L'IC calcule la dérive thermique du quartz et ajuste le comptage des impulsions motrices (par inhibition)[cite: 7].
Performance : Un mouvement thermo-compensé est environ 20 fois plus précis qu'un mouvement à quartz standard[cite: 7].

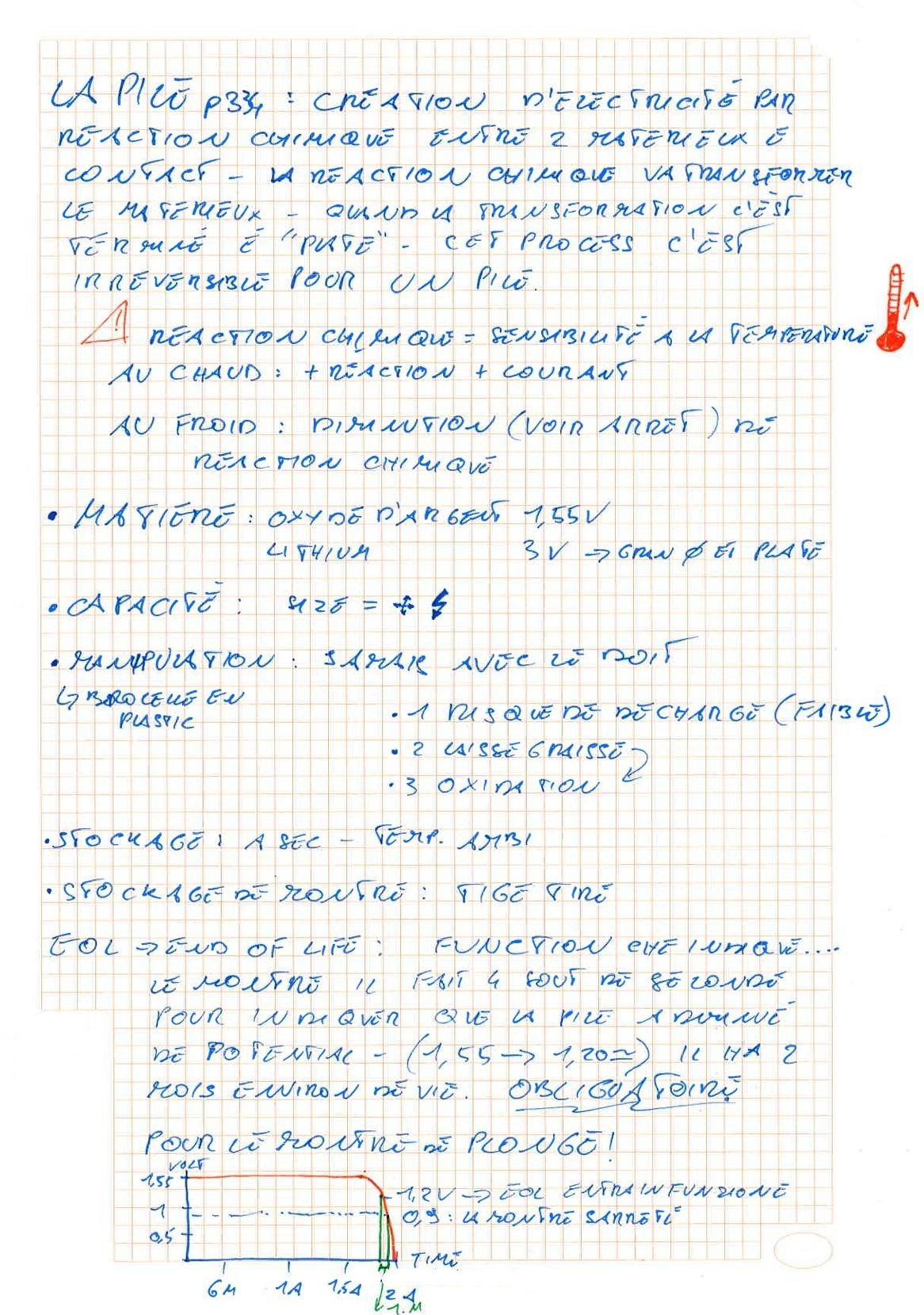

5. La Pile Horlogère & Fonction d'Alerte EOL

Principe Électrochimique : Production d'électricité par réaction d'oxydoréduction irréversible entre deux métaux[cite: 7].
- Oxydes d'Argent (1.55 V) : Standard des montres bracelets (courbe de décharge très plate)[cite: 7].
- Lithium (3.0 V) : Grande capacité, grand diamètre et format plat[cite: 7].
Règles d'Atelier pour la Manipulation :
- JAMAIS avec les doigts ! Utiliser obligatoirement des brucelles en plastique ou isolées (risque de micro-court-circuit, dépôt de graisse acide et oxydation des contacts)[cite: 7].
- Stockage au sec à température ambiante[cite: 7].
- Stockage prolongé des montres : Tige tirée pour couper l'alimentation du moteur[cite: 7].
Fonction EOL (End of Life) :
- Lorsque la tension chute de $1.55text{ V}$ à environ $1.20text{ V}$, l'aiguille des secondes avance par sauts de 4 secondes pour avertir l'utilisateur[cite: 7].
- Il reste environ 2 semaines à 1 mois d'autonomie avant l'arrêt complet ($0.9text{ V}$)[cite: 7].
- Fonction obligatoire sur les montres de plongée (sécurité vitale)[cite: 7].

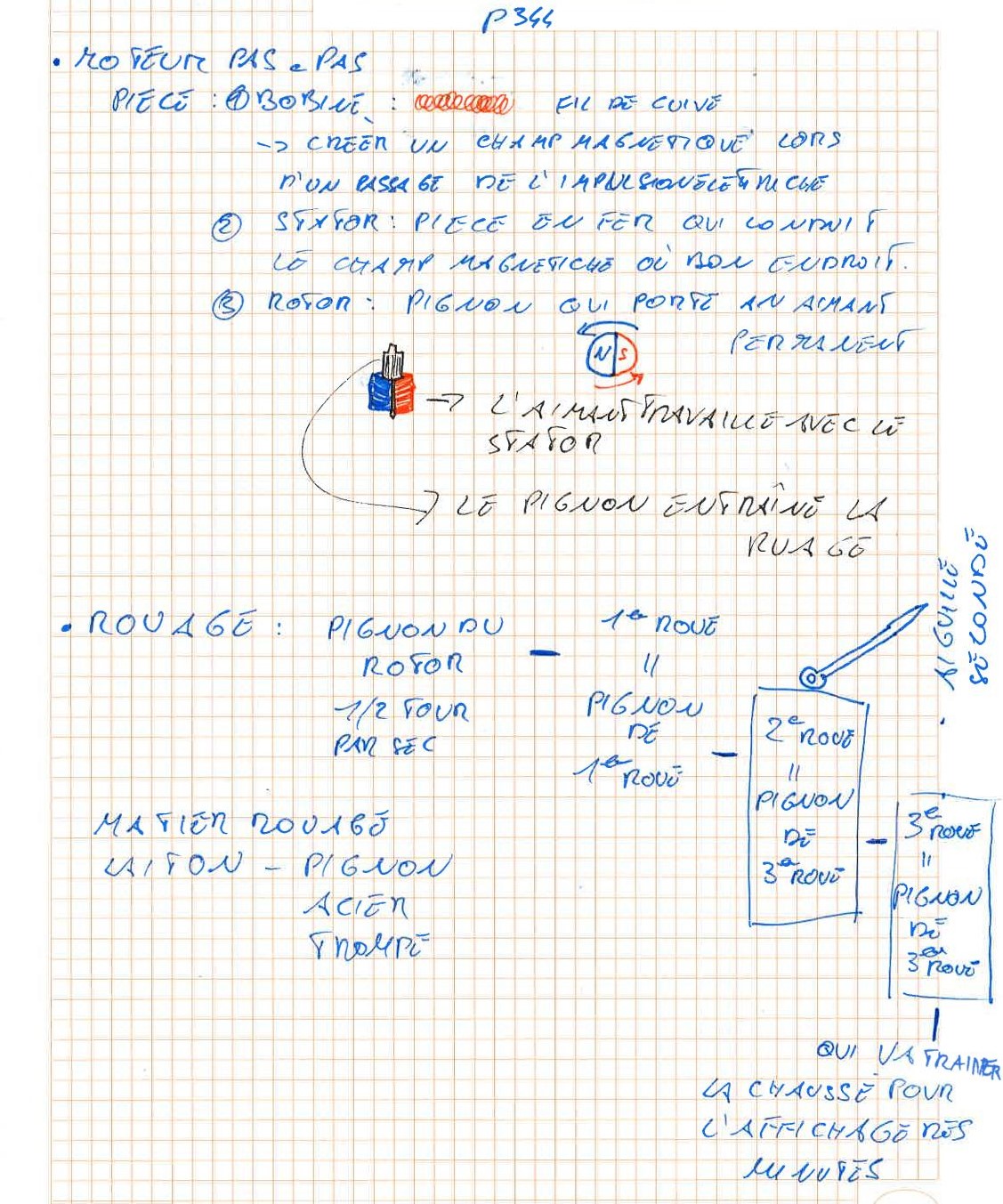

6. Moteur Pas à Pas Lavet & Rouage de Finissage

Le moteur électromécanique Lavet transforme chaque impulsion électrique de l'IC en un déplacement mécanique[cite: 7]:

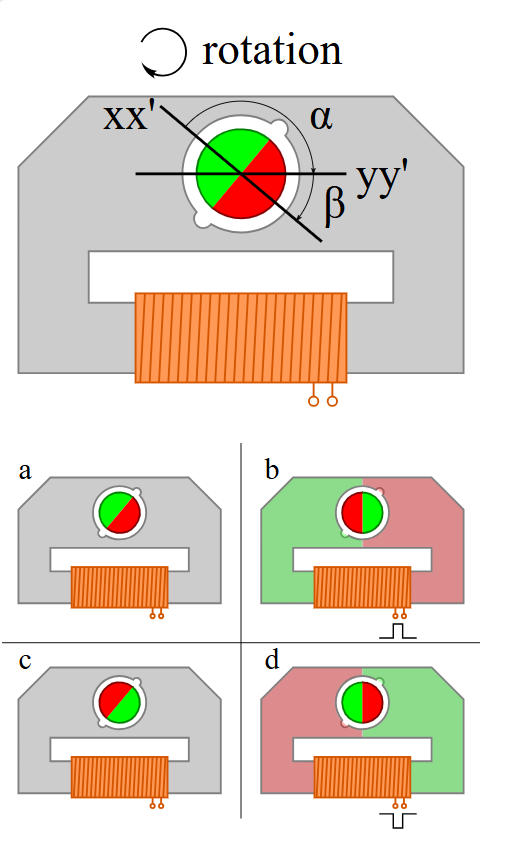

Cinématique de rotation du rotor aimanté

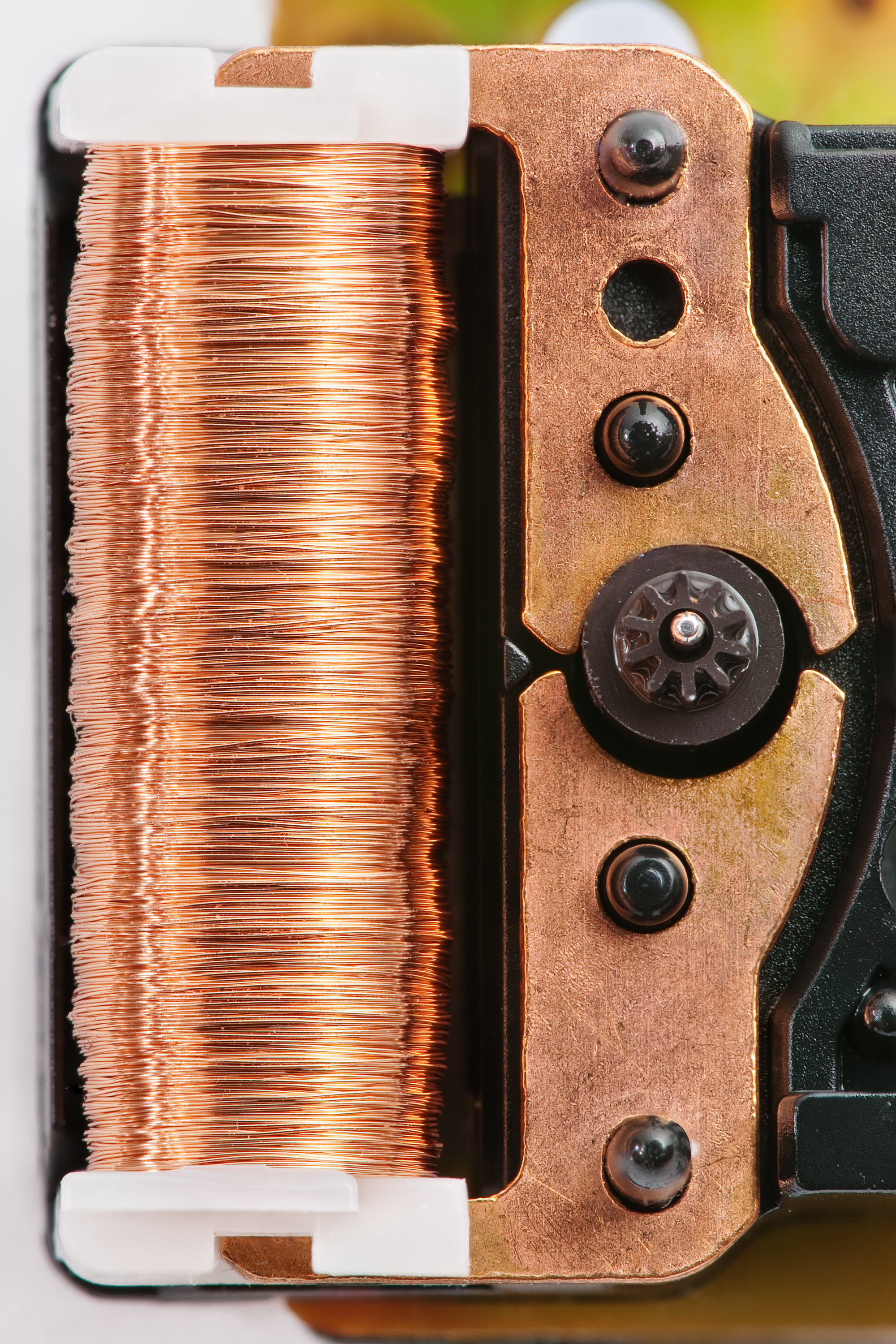

Stator et bobine en fil de cuivre pur

1° Bobine : Fil de cuivre isolé enroulé générant un champ magnétique lors du passage de l'impulsion[cite: 7].
2° Stator : Pièce en fer doux qui conduit et concentre les lignes de champ magnétique vers le rotor[cite: 7].
3° Rotor : Pignon solidaire d'un aimant permanent bipolaire (Nord/Sud)[cite: 7]. Le champ magnétique le fait pivoter d'un demi-tour (180°) par seconde[cite: 7].
4° Rouage réducteur :
Pignon du rotor ➔ 1^re roue || Pignon de 1^re roue ➔ 2^e roue (Seconde) ➔ 3^e roue ➔ Chaussée (Affichage des Minutes)[cite: 7]
Matières : Roues en laiton, pignons en acier trempé[cite: 7].

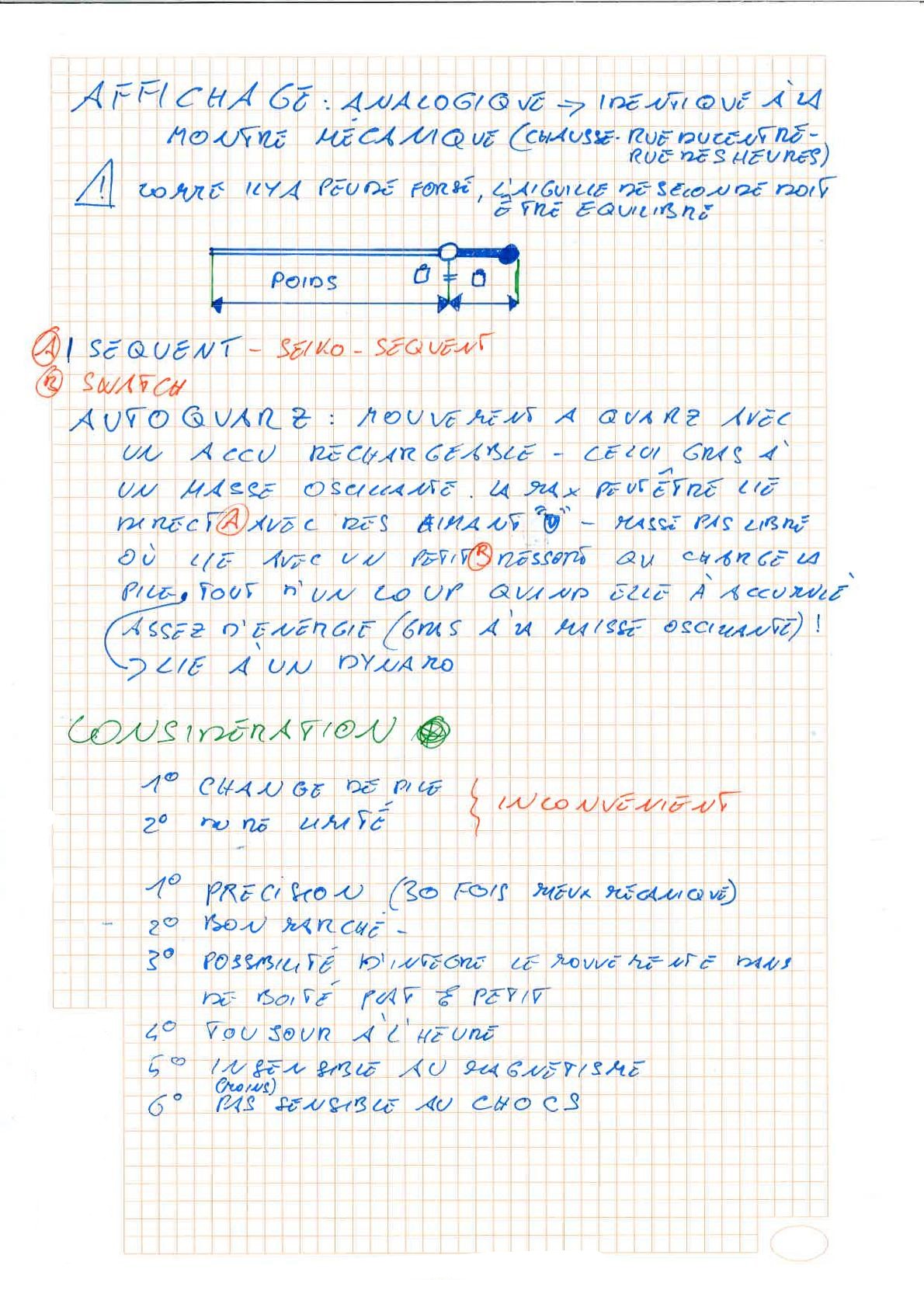

7. Équilibrage des Aiguilles, Systèmes Hybrides & Bilan d'Atelier

Équilibrage de l'Aiguille des Secondes : En raison du très faible couple moteur disponible, l'aiguille des secondes doit impérativement posséder un contrepoids équilibré pour éviter toute surconsommation d'énergie[cite: 7].
Mouvements Hybrides (Autoquartz / Kinetic) :
- Association d'un quartz et d'un accumulateur rechargeable alimenté par une masse oscillante mécanique via une micro-génératrice (dynamo)[cite: 7].
- Exemples : Seiko Kinetic (Kinetic Direct Drive) et ETA Autoquartz (Swatch Group)[cite: 7].

Avantages du Quartz	Inconvénients du Quartz
• Précision exceptionnelle (30 fois supérieure au mouvement mécanique)[cite: 7]	• Dépendance au changement régulier de la pile[cite: 7]
• Coût de fabrication très compétitif[cite: 7]	• Sensibilité de la marche aux variations thermiques (hors thermo-compensation)[cite: 7]
• Encombrement réduit (calibres ultra-plats et compacts)[cite: 7]	• Durée de vie limitée des composants électroniques sur le long terme[cite: 7]
• Insensible aux chocs mécaniques et au magnétisme direct[cite: 7]	• Absence de valeur patrimoniale et de noblesse mécanique traditionnelle[cite: 7]
